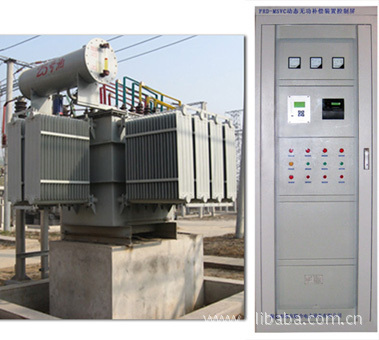

FRD-MSVC系列动态无功补偿装置
FRD-MSVC系列动态无功补偿装置

 保定市鑫友联合电力设备有限公司质量方针:用一流的技术、一流的管理, 造一流的产品,供一流的服务!

【产品名称】FRD-MSVC系列动态无功补偿装置

【关于价格】市场上因为参数、质量不同,价格相差也很大,“一分钱,一分货”的道理谁都懂,我公司以您告知的参数进行报价,鑫友联合不做最低价,但求性价比高,但求问心无愧,这点,您懂的!

【产品概述】

        FRD-MSVC型动态无功补偿及谐波治理成套装置,并联连接于额定电压为6kV、10kV、27.5 kV、35kV、110kV 等交流电力系统中,用于改善系统的功率因数、调整电网电压、降低线路损耗,提高电网的利用率。该装置是静止式动态无功补偿(SVC)的一种,可以提供正负连续可调的无功功率,采用专利技术生产的磁控式可调电抗器,从而可以更精密地控制系统电压和无功,是现有无功补偿装置升级换代产品。由于没有或者极少有电容投切带来的冲击和涌流,可以大大提高装置的可靠性和寿命。可以对三相分别补偿,尤其适应于三相功率不平衡的情况。

【型号说明】

       FRD    M  SVC    /

        │    │   │     │     │   电压等级(kV)

        │    │   │     │          补偿容量(kVar)

        │    │   │                  静止动态无功补偿装置

        │    │                       磁控式(MCR)

        │                            保定市鑫友联合电力设备有限公司



【结构组成】

      装置主要由开关柜、串联电抗器、电容器、并联可控电抗器、放电线圈、氧化锌避雷器、隔离开关、继电保护屏及控制屏等组成。

     开关柜及继电保护屏由用户自行解决或协商解决,我公司生产的装置具有结构紧凑、布置合理、安全可靠等特点。

      并联电容器可以是集合式的,也可以为框架式结构。

      串联电抗器串联接在电容器回路中,主要起限制合闸涌流和优化抑制谐波之用。只用来抑制合闸涌流者,应选用每相额定感抗XL 为(0.1-1)%XC(XC 为 电容器组每相的额定容抗)的电抗器;用来抑制5 次及以上谐波者应选用XL 为(4.5-6)% XC 的电抗器,用来抑制3 次以上谐波者,应选用XL 为(12-13)% XC 的电抗器。

      放电线圈(或电压互感器)并联连接在电容器回路中,当断开电源后,能使电容器上的剩余电压在5S 内从√2 Un 降到50V 以下。

      氧化锌避雷器接成Y 型接入线路,其中性点接地,以限制投切电容器组时所引起的操作过电压。

      隔离开关既可以接成线路隔离又可以接成对地隔离,也可以两者兼有。

产品特点】

      提供连续可调的无功功率,与电容器组合可以提供正负连续可调的无功,从而可以更精密地控制电压和无功,功率因数可以保持恒定,比如0.96,并达到最好的电压合格率及最低的网损。

技术优势】

·安全可靠:

      晶闸管串接于线圈内,工作电压低,不宜损坏;电抗器采取变压器加工工艺,寿命可达25年以上;不需频繁投切,充电放电电容器寿命延长;整套装置可做到免维护,无人值守。

·绿色环保:

      由于不频繁投切,不产生电压冲击和涌流;电抗器采取三角型接法,产生谐波≤1%;电抗器自屏蔽设计不产生电磁辐射;;电抗器独特设计和加工工艺、噪音低、功耗小。同时能稳定电网电压,改善供电质量.

·节能效果好:

     连续可调,精密补偿,降低网损30%,功率因数达0.96 以上

·反应速度较快

     系统响应时间小于300ms,适用范围广

·占地小,投资少:

     整套装置结构简单,占地面积小,投资少,仅为TCR 型或SVC 装置。

【工作环境】

   环境温度:-25℃∽+45℃

   环境湿度:≤90%

   海拔高度:≤1500M

   装置放置:a、与垂直面倾斜度≤50°

             b、无爆炸危险,无腐蚀金属气体,无导电尘埃

             c、无剧烈冲击与震动。


FRD-MSVC系列动态无功补偿成套装置订货型号表

额定电压 型号 备注
6KV FRD-MSVC-***/6 ***为补偿容量
10KV FRD-MSVC-***/10 ***为补偿容量
27.5KV FRD-MSVC-***/27.5 ***为补偿容量
35KV FRD-MSVC-***/35 ***为补偿容量
110KV FRD-MSVC-***/110 ***为补偿容量

参考参数】订货时请备注:

     用户订货除提供主接线方案外,尚应说明以下几点:

     1.装置型号、进线方式、左进线还是右进线、电缆进线还是母排进线,布置形式,户外还是户内,保护要求及所需数量。

     2.供应设备范围:除电容器及可控电抗器装置外,如需供应开关柜、普通串联电抗器及继电保

护设备,应注明型号、规格、要求,并说明二次操作电源。

     3.要求交货期

     4.如有其他特殊要求,可以来人来函商议。

     5.本公司可为用户根据电力系统情况和负荷情况计算,设计和选择各种装置和电容器组情况。

【生产工期

    款到账后40个工作日,如需提前交货,请与我方协商。

【质量保证

    质保期一年,如有操作问题,可向工程师咨询;有质量问题,我方负责维修,费用我方负责。360°全方位售后,我们做的到!质保期过后只收取最低材料费,100%为您省钱!
