【产品名称】FRD-XHC-Ⅱ系列调匝式消弧线圈自动跟踪接地补偿装置

 【产品概述】

       FRD-XHC-II系列有载开关调匝式消弧线圈自动跟踪接地补偿成套装置，利用有载开关调节实现消弧线圈等值电抗的变化。消弧线圈的可调范围宽，对电网的适应能力强。使用有载开关实现0秒补偿。微机控制器采用内嵌式工控机, 自动检测、识别电网的运行状态。在电网正常运行时,实时跟踪计算电网对地电容电流及补偿电网的脱谐度;在发生单相接地时实现快速、合理的补偿。可选配小电流接地选线装置准确报出接地出线。

 【工作原理】

       所谓调匝式消弧线圈就是通过有载开关换档改变消弧线圈电感电流，由于感性电流和容性电流的相位相差180°，两者进行算术运算，抵消电网接地时的电容电流。

 【适用范围】

      适用于全国城乡供电和钢铁、石油、化工、煤炭等行业的6～66kV的中压配电网。

  【结构组成】

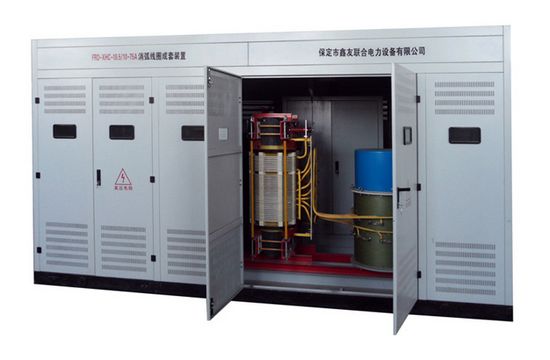

      调匝式自动跟踪消弧线圈补偿成套装置由接地变压器、有载开关、消弧线圈、阻尼电阻箱、微机控制器(装于控制屏中)、控制屏五部分组成。

  【技术指标】

      1.适用电压等级:6KV、10KV、35KV、66KV

     2.调节最大级数:根据消弧线圈的容量及调流范围，有载开关设有9档到15档。

     3.电容电流测量误差≤2%；

     4.单相接地故障时残流≤5A

     5.单相接地故障时补偿电网脱谐度≤10%（与接地残流设定值有关）；

     6.可选配小电流接地选线功能

  【使用环境】

      1.海拔高度不超过3000米；

      2.空气相对湿度不大于90%，无导电尘埃存在；

      3.不含有腐蚀金属和破坏绝缘的气体以及蒸汽的场所；

      4.环境温度-5℃～＋40℃，通风状态良好；

      5.无火灾、爆炸危险；

      6.无剧烈振动和冲击,垂直倾斜度不超过5度的场所.

 【技术优势】

     1.智能化全自动功能

       成套装置控制器智能地全自动处理配电网的单相接地故障。它实时自动快速地跟踪配电网运行方式的变化；实时自动测量配电网的电容电流；当瞬时单相接地故障发生时自动快速进行补偿使瞬时单相接地故障快速消除；配上小电流接地选线装置时，若单相接地故障不是瞬时性的，可准确选出故障出线；单相接地时自动打印出接地故障发生和消除的时间、故障时中性点电压、补偿电流、电容电流等信息；可保存100次的接地故障信息以备查询（掉电保持）；具有远传接口，可接入综合自动化系统，实现无人值班。

     2.采用有载开关实现零响应速度。

     3.输出的补偿电流在0-100%额定电流范围内分级变化。

     4.阻尼电阻及其控制部分

       当采用预调谐方式时，必须加装电阻箱。因为在自动跟踪消弧线圈中调节精度较高，残流较小，接近谐振点运行，为防止产生串联谐振过电压，在消弧线圈接地回路并联了阻尼电阻箱，因电阻的阻尼作用，在运行中，中性点电压不会升至太高(按规程规定，长期运行中的中性点电压不能超过相电压15%)。为避免单相接地后流过阻尼电阻上的有功电流使接地残流增大，在发生单相接地时，与阻尼电阻并接的接触器断开，将电阻退出。根据消弧线圈容量选用不同的阻值。它是保证成套装置安全有效运行的一个重要环节。

      电阻退出设置了两套独立的控制回路，一套为交流220V真空接触器控制驱动回路，一套为直流220V控制驱动回路，选一只真空接触器。

     5.控制器技术先进，性能优越

       消弧线圈控制器采用双CPU，并采用多种先进技术，可靠性高，抗干扰能力强，全中文液晶显示，汉化菜单操作简单，可方便地检查该成套装置运行是否正常。

【参考参数】

     为了更好的为您服务，定货时请提供以下资料：

     1.本系统所运行的电压等级、系统电容电流最大值或消弧线圈容量、是否需要并联运行，一次设备安装场地尺寸。

     2.目前系统不对称电压。

     3.接地变压器是否由用户自行置备；由厂方提供时应说明是否需要二次绕组及其容量。

     4.接地变压器、消弧线圈的绝缘形式（干式或油浸式）。

     5. 一次设备是户内还是户外安装使用。

     6.提供中心控制屏的颜色与尺寸。

     7. 是否选配小电流接地选线装置；需要时请提供变电站出线线路总数，尽可能提供一次接线图。

 【生产工期】

    款到账后40个工作日，如需提前交货，请与我方协商。

 【质量保证】

    质保期一年，如有操作问题，可向工程师咨询；有质量问题，我方负责维修，费用我方负责。360°全方位售后，我们做的到！质保期过后只收取最低材料费，为您省钱！
